Question Forum Hi-Fi Vidéo : Souder une fiche RCA ou Cinch
Bonjour.
Je ne maitrise pas mais je vais souder une fiche RCA...
Le câble est fabriqué à partir de 2 fils.
Il sort du PC par un mini-jack stéréo et se fiche dans l'ampli par ces deux fameuses RCA.
Cette fiche rouge (droite, point chaud) serait mon modèle, mais je doute.
Est-ce correctement soudée ?
En plus on peut voir que la tresse est coupée après la patte ! est-ce correct
Merci.
Pour agrandir l'image, cliquez dessus.
Je ne maitrise pas mais je vais souder une fiche RCA...
Le câble est fabriqué à partir de 2 fils.
Il sort du PC par un mini-jack stéréo et se fiche dans l'ampli par ces deux fameuses RCA.
Cette fiche rouge (droite, point chaud) serait mon modèle, mais je doute.
Est-ce correctement soudée ?
En plus on peut voir que la tresse est coupée après la patte ! est-ce correct
Merci.
Pour agrandir l'image, cliquez dessus.
29 mars 2023 à 23:40
Conseils 1 branchement hi-fi vidéos
Invité
Souder une fiche RCA ou Cinch
Invité
Bonjour Silo.

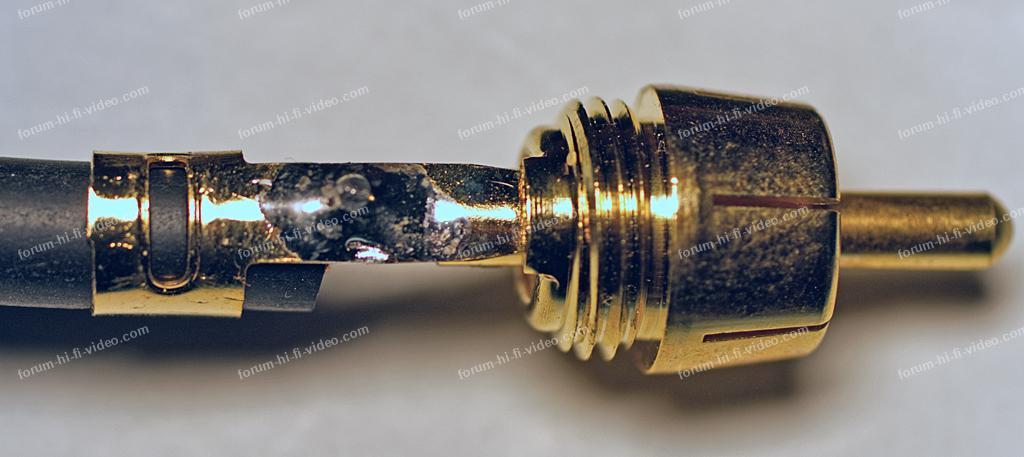

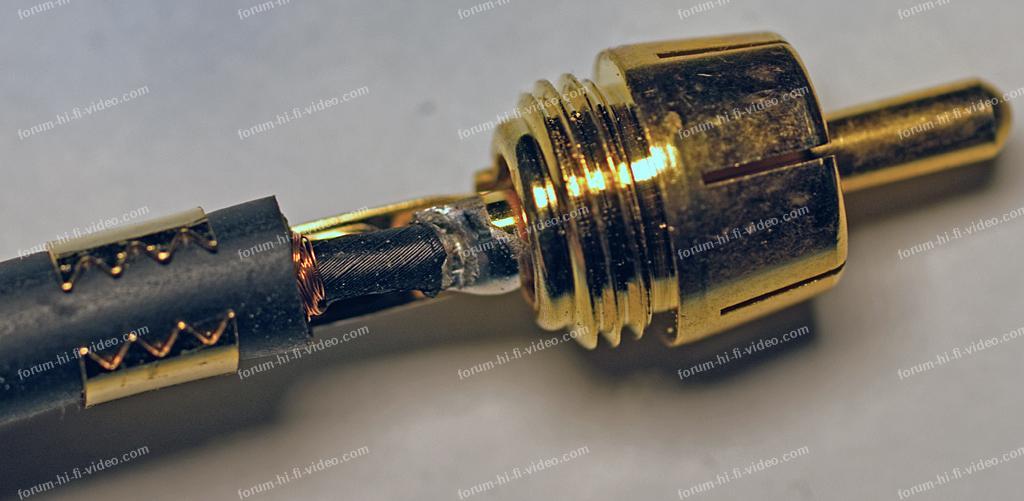

Voici 2 photos comme exemple, désolé pour la qualité des images (live 2 heures du matin).
Cordialement.
Pour agrandir les images, cliquez dessus.
Citation :Non.
Est-ce correctement soudé ?
Voici 2 photos comme exemple, désolé pour la qualité des images (live 2 heures du matin).
Cordialement.
Pour agrandir les images, cliquez dessus.
30 mars 2023 à 02:15
Conseils 2 branchement hi-fi vidéos
Souder une fiche RCA ou Cinch
Merci l'Invité, pour les photos et la motivation ;)
A vrai dire ce n'est pas la qualité de la photo mais je ne me rends pas bien compte.
Je comprends
- Que la tresse est soudée à la patte.
- Que le fil au milieu de la tresse est soudé en plein milieu de la fiche SANS être dénudé ! ?
Ça m'arrangerait car mon fil est minus, je n'arrive pas à dénuder l'âme sans la casser. Cf. photo.
Les deux fiches (plus et moins) doivent être soudée de la même façon ?
A+
Pour agrandir l'image, cliquez dessus.
A vrai dire ce n'est pas la qualité de la photo mais je ne me rends pas bien compte.
Je comprends
- Que la tresse est soudée à la patte.
- Que le fil au milieu de la tresse est soudé en plein milieu de la fiche SANS être dénudé ! ?
Ça m'arrangerait car mon fil est minus, je n'arrive pas à dénuder l'âme sans la casser. Cf. photo.
Les deux fiches (plus et moins) doivent être soudée de la même façon ?
A+
Pour agrandir l'image, cliquez dessus.
30 mars 2023 à 15:24
Conseils 3 branchement hi-fi vidéos
Invité
Souder une fiche RCA ou Cinch
Invité
Bonjour Silo,

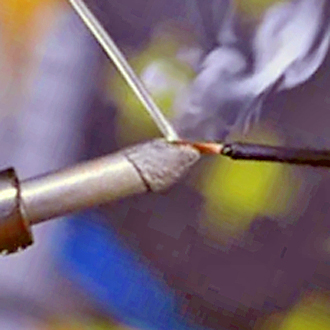

Oui, il est impératif que le fil soit dénudé et étamé (appliquer une couche de soudure) afin de réaliser une bonne soudure.
Cordialement.
Oui, il est impératif que le fil soit dénudé et étamé (appliquer une couche de soudure) afin de réaliser une bonne soudure.
Cordialement.
31 mars 2023 à 00:31
Conseils 4 branchement hi-fi vidéos
Souder une fiche RCA ou Cinch
Bonjour Silo. Ne vous embêtez pas à souder si vous n'avez pas l'habitude, question d'entraînement.
Procurez vous un cordon tout fait jack stéréo 3,5 et 2 RCA mâles.
Grandes surfaces ou le net.
Le câble en photo ne semble pas de bonne qualité (tresse oxydée ?).
On rappelle que pour souder du cuivre, il doit être dénudé et étamé. Une pince à dénuder automatique est très pratique. Ici on ne dénude ni au cutter ni au couteau.
Cordialement.
Procurez vous un cordon tout fait jack stéréo 3,5 et 2 RCA mâles.
Grandes surfaces ou le net.
Le câble en photo ne semble pas de bonne qualité (tresse oxydée ?).
On rappelle que pour souder du cuivre, il doit être dénudé et étamé. Une pince à dénuder automatique est très pratique. Ici on ne dénude ni au cutter ni au couteau.
Cordialement.
01 avril 2023 à 14:20
Conseils 5 branchement hi-fi vidéos
Souder une fiche RCA ou Cinch
Bonjour à tous,
Un musicien a soudé cette cinch démontable du XXe siècle ;)
Dénuder un fil si fin sans l'outil approprié est effectivement une gageure, oui, impossible à relever !
Je l'ai vu faire avec la RCA. Il n'a pas eu à souder précisément sur la pointe métallique qui se trouve au centre de l'encerclement de métal, que l'on voit (mal, dans le noir) sur la première photo.
C'est ce que je craignais, devoir souder exactement là, mais non. D'ailleurs, les "nouvelles" RCA sont "toutes plates".
J'avais acheté une paire neuve, mais il a réussi à faire avec l'ancienne et il s'est très bien débrouillé avec la tresse que j'avais eu du mal à abaisser proprement.
Ce très long fil fabriqué par un ami à l'époque, a été testé, il fonctionne très bien malgré sa sale mine.
Selon comment le salon est installé, le PC est très loin de l'ampli, je n'ai même pas regardé si des longueurs pareilles existent toutes faites.
Merci à vous deux.
Cordialement.
Un musicien a soudé cette cinch démontable du XXe siècle ;)
Dénuder un fil si fin sans l'outil approprié est effectivement une gageure, oui, impossible à relever !
Je l'ai vu faire avec la RCA. Il n'a pas eu à souder précisément sur la pointe métallique qui se trouve au centre de l'encerclement de métal, que l'on voit (mal, dans le noir) sur la première photo.
C'est ce que je craignais, devoir souder exactement là, mais non. D'ailleurs, les "nouvelles" RCA sont "toutes plates".
J'avais acheté une paire neuve, mais il a réussi à faire avec l'ancienne et il s'est très bien débrouillé avec la tresse que j'avais eu du mal à abaisser proprement.
Ce très long fil fabriqué par un ami à l'époque, a été testé, il fonctionne très bien malgré sa sale mine.
Selon comment le salon est installé, le PC est très loin de l'ampli, je n'ai même pas regardé si des longueurs pareilles existent toutes faites.
Merci à vous deux.
Cordialement.
04 mai 2023 à 23:50
