Question Forum Hi-Fi Vidéo : Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour à tous,
Je possède une antique chaine Hi-Fi mini Akai MX 770 (ampli, tuner, dble K7, platine triple cd), or certains des éléments ne fonctionnent plus (platine triple cd) ou je n'en ai plus besoin (lecteur K7)... mais quand je débranche ces éléments (ce sont des sortes de fiches de couleur en forme de "bandes"), la chaine se met en carafe...
Je pense que vous me voyez arriver avec ma question : comment enlever ces éléments en gardant une chaine qui marche (son du tuner, de l'ampli...) ?
Je vous remercie d'avance pour vos réponses.
Akai...
Je possède une antique chaine Hi-Fi mini Akai MX 770 (ampli, tuner, dble K7, platine triple cd), or certains des éléments ne fonctionnent plus (platine triple cd) ou je n'en ai plus besoin (lecteur K7)... mais quand je débranche ces éléments (ce sont des sortes de fiches de couleur en forme de "bandes"), la chaine se met en carafe...
Je pense que vous me voyez arriver avec ma question : comment enlever ces éléments en gardant une chaine qui marche (son du tuner, de l'ampli...) ?
Je vous remercie d'avance pour vos réponses.
Akai...
03 octobre 2020 à 22:11
Réponse 1 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour.
A part une mauvaise vidéo en russe et un manuel de service payant, le net est muet.
Si vous pouviez joindre la notice, ou bien quelques photos nettes de la face cachée, ce serait plus simple.
Vous évoquez peut-être des liaisons en nappes ?
Cordialement.
A part une mauvaise vidéo en russe et un manuel de service payant, le net est muet.
Si vous pouviez joindre la notice, ou bien quelques photos nettes de la face cachée, ce serait plus simple.
Vous évoquez peut-être des liaisons en nappes ?
Cordialement.
04 octobre 2020 à 21:11
Réponse 2 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour,
Je ne suis vraiment pas sûr de retrouver la notice.

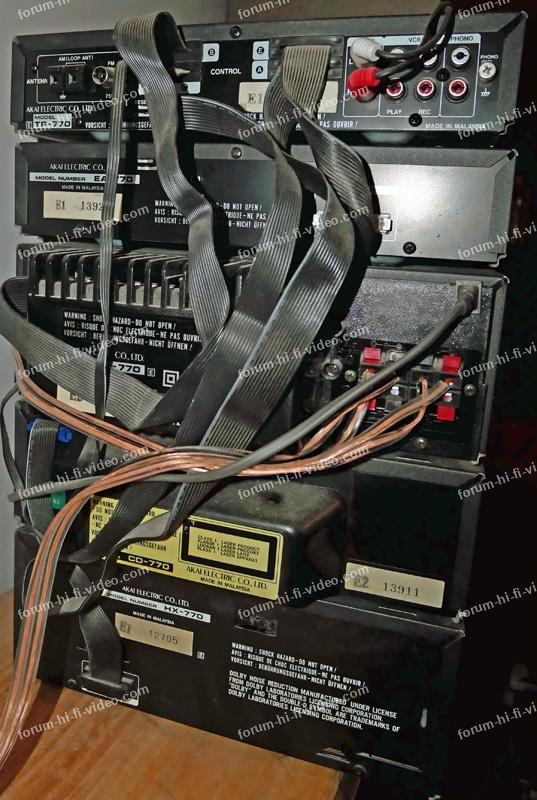

J'ai fait une première photo de l'ensemble, je pense que ce sont effectivement des liaisons en nappes.
Je peux faire des photos plus en détails notamment des éléments que je souhaiterais supprimer...
Cordialement.
Je ne suis vraiment pas sûr de retrouver la notice.
J'ai fait une première photo de l'ensemble, je pense que ce sont effectivement des liaisons en nappes.
Je peux faire des photos plus en détails notamment des éléments que je souhaiterais supprimer...
Cordialement.
04 octobre 2020 à 21:44
Réponse 3 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Oups, la voici la photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
04 octobre 2020 à 21:45
Réponse 4 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Re. C'est simple.
La chaine ne peut probablement fonctionner qu'avec les éléments raccordés avec les câbles en nappe (vieux souvenirs). Vous ne pouvez pas brancher des éléments séparés avec raccordements avec des cordons cinch. Il n'y a pas de raccordement cinch comme vous pouvez le voir, sauf en haut et à droite. On aimerait savoir ce qui est indiqué sur l'étiquetage et à quoi sont raccordés les deux fiches de couleur.
Que voulez vous utiliser comme source ?
A suivre, avec des renseignements.
Cordialement.
La chaine ne peut probablement fonctionner qu'avec les éléments raccordés avec les câbles en nappe (vieux souvenirs). Vous ne pouvez pas brancher des éléments séparés avec raccordements avec des cordons cinch. Il n'y a pas de raccordement cinch comme vous pouvez le voir, sauf en haut et à droite. On aimerait savoir ce qui est indiqué sur l'étiquetage et à quoi sont raccordés les deux fiches de couleur.
Que voulez vous utiliser comme source ?
A suivre, avec des renseignements.
Cordialement.
04 octobre 2020 à 23:09
Réponse 5 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour,
Effectivement, lorsque je débranche un élément relié avec un des câbles en nappe, la chaine affiche Error 0 et ne fonctionne plus (et c'est bien là mon problème)
J'utilise la chaîne avec un ordinateur relié aux entrée cinch AUX, cela fonctionne très bien, et je pense rester sur cette configuration.
Pour l'étiquetage, on a à chaque fois la référence des éléments + un autocollant :
- pour le lecteur K7 : HX770 + E1 12705
- pour le lecteur CD : CD770 + E2 13911
- pour l'ampli : PA770 + E2 13264 + (entourées) les lettres S N D FI + 220-230V 50Hz
- pour l'équaliseur : EA770 + E1 13922
- pour le tuner pré-ampli (qui, de fait, contrôle quasiment tout le reste) : TP770 + E1 15796
Sur ce dernier élément, il y d'autres entrées cinch : une phono + 2 VCR (l'une indique play, la seconde rec)
A part cela, un petit E encadré sur tous les blocs, tout comme les mentions "ne pas ouvrir risque de choc électrique" en différentes langues, Made in Malaysia... je ne suis pas certain que tout cela puisse beaucoup vous aider...
Cordialement...
Effectivement, lorsque je débranche un élément relié avec un des câbles en nappe, la chaine affiche Error 0 et ne fonctionne plus (et c'est bien là mon problème)
J'utilise la chaîne avec un ordinateur relié aux entrée cinch AUX, cela fonctionne très bien, et je pense rester sur cette configuration.
Pour l'étiquetage, on a à chaque fois la référence des éléments + un autocollant :
- pour le lecteur K7 : HX770 + E1 12705
- pour le lecteur CD : CD770 + E2 13911
- pour l'ampli : PA770 + E2 13264 + (entourées) les lettres S N D FI + 220-230V 50Hz
- pour l'équaliseur : EA770 + E1 13922
- pour le tuner pré-ampli (qui, de fait, contrôle quasiment tout le reste) : TP770 + E1 15796
Sur ce dernier élément, il y d'autres entrées cinch : une phono + 2 VCR (l'une indique play, la seconde rec)
A part cela, un petit E encadré sur tous les blocs, tout comme les mentions "ne pas ouvrir risque de choc électrique" en différentes langues, Made in Malaysia... je ne suis pas certain que tout cela puisse beaucoup vous aider...
Cordialement...
05 octobre 2020 à 08:21
Réponse 6 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour de nouveau. Finalement, l'entrée auxiliaire fonctionne, à condition de ne pas déconnecter les nappes. L'entrée phono n'est utilisable qu'avec un tourne-disques vinyles, Rec permet d'enregistrer sur un K7 par exemple.
L'ampli tuner ne possède pas d'entrée autre qu'une nappe. Il est donc inutilisable comme élément séparé.
En gros, soit vous utilisez le matériel tel quel mais c'est volumineux, soit vous vous achetez un petit ampli tuner et mettez celui-ci en déchèterie.
Pour l'usage ordinateur seul, une paire de bonnes enceintes amplifiées convient.
Les produits Akai étaient très très grand public comme on voit. On pourrait aborder les magnétoscopes VHS pour lesquels il fallait BAC + 4 pour les faire fonctionner en programmation notamment.
Cordialement.
L'ampli tuner ne possède pas d'entrée autre qu'une nappe. Il est donc inutilisable comme élément séparé.
En gros, soit vous utilisez le matériel tel quel mais c'est volumineux, soit vous vous achetez un petit ampli tuner et mettez celui-ci en déchèterie.
Pour l'usage ordinateur seul, une paire de bonnes enceintes amplifiées convient.
Les produits Akai étaient très très grand public comme on voit. On pourrait aborder les magnétoscopes VHS pour lesquels il fallait BAC + 4 pour les faire fonctionner en programmation notamment.
Cordialement.
05 octobre 2020 à 11:59
Réponse 7 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour,
Merci pour votre réponse mais, pour résumer, même en bidouillant, il n'y a absolument aucun moyen d'enlever les blocs K7 et CD et que cela fonctionne tout de même ?
Cordialement.
Merci pour votre réponse mais, pour résumer, même en bidouillant, il n'y a absolument aucun moyen d'enlever les blocs K7 et CD et que cela fonctionne tout de même ?
Cordialement.
05 octobre 2020 à 14:13
Réponse 8 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour à toutes et à tous.
Image du jour BricoVidéo. À ce jour 72 469 internautes sont inscrits sur les forums de Bricovidéo.
Information à cet emplacement du forum Hi-Fi Vidéo sera publiée l’image du jour.
Pour agrandir l'image, cliquez dessus.
Image du jour. Houston, we have a problem. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum Hi-Fi Vidéo.
Image du jour BricoVidéo. À ce jour 72 469 internautes sont inscrits sur les forums de Bricovidéo.
Information à cet emplacement du forum Hi-Fi Vidéo sera publiée l’image du jour.
Pour agrandir l'image, cliquez dessus.
Image du jour. Houston, we have a problem. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum Hi-Fi Vidéo.
05 octobre 2020 à 14:22
Réponse 9 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Re. Je n'en sais pas plus que vous. Toutes les nappes sont issues du bloc de contrôle en haut, et celui-ci ne semble autoriser le fonctionnement que si elles sont toutes raccordées. L'électronique se charge de vérifier les connexions.
Je ne vois pas quel bidouillage il faudrait faire.
La solution personnelle serait déchèterie puis enceintes amplifiées.
La configuration est captive. A l'époque c'était du matériel bas de gamme facile à monter et à utiliser. Il ne fallait pas en demander plus.
Cordialement.
Je ne vois pas quel bidouillage il faudrait faire.
La solution personnelle serait déchèterie puis enceintes amplifiées.
La configuration est captive. A l'époque c'était du matériel bas de gamme facile à monter et à utiliser. Il ne fallait pas en demander plus.
Cordialement.
05 octobre 2020 à 14:40
Réponse 10 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour les Terriens !
Je n'ai que parcouru le "service manual" du MX 750* (qui me semble fort similaire) et je pense que ce n'est pas chose facile de séparer les éléments : je pense que le µC contrôle la présence des éléments (Clock, Data in, Data out).
Je n'ai pas plus regardé le manuel car assez difficile à lire ... ils ont séparé le démontage, les schéma de principe, ... bref tout semble mélangé !
J'ai tenté de joindre le manuel à ce message en qualité réduite pour que le serveur l'accepte et il ne l'accepte pas ! un peu plus de 6MB (la version d'origine fait + de 24MB).
Si vous le désirez, demandez-le moi ! Nous essaierons de trouver un moyen de transmission.
Cordialement.
Martien-071
Je n'ai que parcouru le "service manual" du MX 750* (qui me semble fort similaire) et je pense que ce n'est pas chose facile de séparer les éléments : je pense que le µC contrôle la présence des éléments (Clock, Data in, Data out).
Je n'ai pas plus regardé le manuel car assez difficile à lire ... ils ont séparé le démontage, les schéma de principe, ... bref tout semble mélangé !
J'ai tenté de joindre le manuel à ce message en qualité réduite pour que le serveur l'accepte et il ne l'accepte pas ! un peu plus de 6MB (la version d'origine fait + de 24MB).
Si vous le désirez, demandez-le moi ! Nous essaierons de trouver un moyen de transmission.
Cordialement.
Martien-071
09 octobre 2020 à 18:01
Réponse 11 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour Martien,
Vous pouvez nous faire parvenir le document en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. Romana pour Bricovidéo.
Vous pouvez nous faire parvenir le document en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. Romana pour Bricovidéo.
09 octobre 2020 à 19:10
Réponse 12 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonsoir,
Je ne pensais vraiment pas que ce genre de manip nécessitait un doctorat de physique nucléaire... et je vous remercie du coup d'y passer un peu de temps... la 770 doit effectivement ressembler à la 750, à l'époque ces séries étaient moins distribuées car plus chères (et plus puissantes), en rien comparables aux autres modèles plus "en plastique" toujours de chez Akai.
Actuellement je suis passé à un tout en un Technics et le son reste en dessous de l'Akai : c'est pour cette raison que je ne veux pas mettre cet ampli à la déchetterie !
Cordialement...
Je ne pensais vraiment pas que ce genre de manip nécessitait un doctorat de physique nucléaire... et je vous remercie du coup d'y passer un peu de temps... la 770 doit effectivement ressembler à la 750, à l'époque ces séries étaient moins distribuées car plus chères (et plus puissantes), en rien comparables aux autres modèles plus "en plastique" toujours de chez Akai.
Actuellement je suis passé à un tout en un Technics et le son reste en dessous de l'Akai : c'est pour cette raison que je ne veux pas mettre cet ampli à la déchetterie !
Cordialement...
10 octobre 2020 à 00:09
Réponse 13 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Encore moi, je viens de visionner cette vidéo avec la 750 : https://www.youtube.com/watch?v=WOPHElD-YH8&app=desktop
Extérieurement je ne vois pas de différence avec la mienne, on en est très proches...
Extérieurement je ne vois pas de différence avec la mienne, on en est très proches...
10 octobre 2020 à 00:15
Réponse 14 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonjour akai et Martien-071.
Pour akai, nous venons de transférer les fichiers envoyés par Martien sur wetransfer.com.
Vous allez recevoir un mail à l'adresse que vous avez utilisée pour votre inscription au forum, un lien vous sera fourni sur ce mail qui vous permettra de télécharger les fichiers.
Confirmez-nous la bonne réception de ces documents en répondant à ce message.
Cordialement. Patrice pour le forum Hifi Vidéo.
Pour akai, nous venons de transférer les fichiers envoyés par Martien sur wetransfer.com.
Vous allez recevoir un mail à l'adresse que vous avez utilisée pour votre inscription au forum, un lien vous sera fourni sur ce mail qui vous permettra de télécharger les fichiers.
Confirmez-nous la bonne réception de ces documents en répondant à ce message.
Cordialement. Patrice pour le forum Hifi Vidéo.
10 octobre 2020 à 00:37
Réponse 15 d'un contributeur du forum Hi-Fi Vidéo
Séparer les éléments d'une chaine Hi-Fi Akai MX 770
Bonsoir, fichiers reçus !
Merci (et bonne nuit...)
Affaire à suivre...
Merci (et bonne nuit...)
Affaire à suivre...
10 octobre 2020 à 00:46
