Bonsoir.
Il faudrait vous renseigner chez un revendeur en électricité (Franco Belge ou Yonnelec) car les références ont changé et je n'ai pas les nouvelles.
Cordialement.
Marc

Bonsoir.

Pouvez-vous envoyer des photos de votre détecteur.
Il faut savoir comment est paramétrée votre centrale ce qui veut dire rentrer en programmation avec le code "Ing" afin de connaître le paramétrage de zones et leur attribut.
Cordialement.
Marc

Bonsoir.

Il vous faut dans un premier temps le code "Ing" car pour l’exclusion de zones vous êtes obligé de rentrer en prog
Si par contre il s'agit d'exclusion de zones temporairement il vous faut un code "Maitre Utilisateur"

Citation :
Techniquement, est-ce que ce modèle permet l'exclusion de zone ? Et comment faire ?

Tout à fait possible.
Cordialement.
Marc

Re,

Citation :
Je dispose du code "constructeur" ; est-ce le même que le code "ingénieur" ?

Ça peut être éventuellement le code si au moment où vous le composez le clavier vous indique comme dans le précédent post "Mode Ing Tapez flèche descendante"

Citation :
Je dispose d'une mini procédure pour arriver à la fonction "maintenance" ; cette fonction me permet-elle d'intervenir tranquillement ou suis-je tenu par le délai de 2mn30 ?

Si votre clavier vous indique "Mode Ing Tapez flèche descendante" (il se peut que les sirènes déclenchent pour signaler que vous êtes en mode prog elles s’arrêtent d'elles mêmes c'est que le code est bien "Ing" donc à partir de là vous pouvez remplacer les batteries sans crainte et sans tenir compte des 2'30", pour en ressortir tapez la touche "X" jusqu'à indiquer "Au Revoir" puis la touche "V")
Dans le cas où votre code n'est pas "Ing" là il faudra tenir compte des 2'30".
Cordialement.
Marc

P. S. : Si elle est de juillet 99 il se peut que ce soit l'ancienne version mais sans voir la platine mère de la centrale je ne peux pas le confirmer, l’idéal est d'avoir ce code "Ing" dans les 2 cas ça évite les surprises de blocage centrale.

Bonjour "anapic".

Oui je connais ces différents éléments concernant votre installation.
Pour la sirène intérieure il vous faut une batterie 2A/h-12v
Pour la centrale une batterie 7A/h-12v suffira. Pour le transmetteur pas de batterie interne. Pour le clavier Idem (alimenté par la centrale).
Que vous indique le clavier quand vous composez le code "Ingénieur ?" que vous avez ?
Si votre clavier vous indique "Mode Ing Tapez flèche descendante" (il se peut que les sirènes déclenchent pour signaler que vous êtes en mode prog elles s’arrêtent d'elles-mêmes, pour en ressortir tapez la touche "X" jusqu'à indiquer "Au Revoir" puis la touche "V") c'est que le code est bien "Ing" donc à partir de là vous pouvez remplacer les batteries sans crainte.
Concernant la centrale vous avez peut-être la 2e génération qui veut dire des ouvertures de l'Autoprotection vous disposez de 2'30" pour rétablir cette zone en changeant la batterie de la centrale et en la refermant et ensuite faire votre code pour réarmer avant que la centrale se mette en "Appel Ing"
Cordialement.
Marc

Bonjour.

La centrale F130 de Fichet est en réalité une CD34 de chez "Aritech".
Concernant la batterie centrale il s’agit en générale d'une batterie 7A/h-12V il est possible de trouver une batterie de 17A/h-12V (après il faut la consommation de l'installation).
Pour les sirènes en règle générale il vous faut des batteries 2A/h-12V (le mieux et le plus sûr est de voir le modèle tout dépend du type de sirènes).
Pour le remplacement de vos batteries il faut vous mettre en mode "Ing" en tapant le code "Intall" afin de ne pas bloquer votre centrale en "Appel Ing".
Votre centrale est de quelle année ? Ou faites parvenir photo de la platine mère centrale.
Cordialement.
Marc

Bonjour
La centrale, il s'agit d'une DSC et de plus c'est une marque Canadienne.
Malheureusement pas suffisamment de connaissance sur ce produit.
Cordialement.
Marc

Bonsoir.
Sujet déjà traité il y peu de temps, voir dans la "Liste des Questions" afin d’éviter les mêmes questions.
Veuillez voir le lien suivant posté par "RogerMcGyver" : question 758

Cordialement.
Marc

Bonsoir Jean Claude.

Citation :
Comment puis-je le savoir ?

Il se peut que ce soit le code "Usine" par défaut ou alors le même code "Ing" que celui de la centrale
Pour le vérifier il faudra composer votre code lorsque le menu "Transmetteur" apparaitra au clavier il faudra taper sur la touche "V" à partir de là le clavier vous indiquera "Tapez Code".
Vous n'avez pas à intervenir sur votre ligne Télécom pour annuler le transmetteur, le fait de valider "Defaut Transmetteur" annule toute la configuration transmetteur et donc il n'est plus opérationnel mais peut toujours être reprogrammé plus tard.
Cordialement.
Marc

Bonsoir.

Pour effacer la programmation du transmetteur il vous faut impérativement le code "Ingénieur" afin de modifier les paramètres de transmission télésurveilleur (effacement des N° de téléphones baies informatiques).
Si vous avez ce code faire comme suit :
1) Tapez le code "Ing" (le clavier vous indique "Mode Ing, tapez flèche descente)
2) Tapez flèche descente jusqu'au menu "Transmetteur"
3) Tapez touche "V" ("Menu Transmetteur")
4) Tapez touche "V" ( "Code Transmetteur)
5) Tapez le code "Ing" Transmetteur (Soit il s’agit du même code "Ing" de la centrale, soit le code usine par défaut)
6) Tapez flèche descente jusqu’au menu "Défaut Transmetteur"
7) Tapez touche "V"
8) Tapez touche "X" (2 fois)
9) Tapez touche "V" (Transmetteur)
10) Tapez touche "X" jusqu’à indiquer "Au Revoir"
11) Tapez touche "V" le clavier revient en mode normal (Heure Date).

En espérant être assez explicite.
Tenez-moi au courant.
Cordialement.
Marc

Bonsoir "vinbou59"
OK donc tout est en ordre problème résolu et le principal est que ça fonctionne.
Cordialement.
Marc

Re:

Citation :
Dernière question, une fois la dépose complète de la sirène effectuée faudra t-il laisser la centrale en ingénieur ou bien ressortir du mode ?

Non vous pouvez sortir de prog à condition que vous ayez rebouclé l'"Ap" comme sur le schéma se trouvant sur le précédent post.

Bonsoir.
Non si vous êtes bien en maintenance comme doit vous l'indiquer le clavier pas de problème, que la sirène déclenche tout à fait normal car elle est toujours sous tension même si la batterie est enlevée, il faut déconnecter les bornes 4 & 5 de la sirène en faisant attention de ne pas faire un court-circuit, pensez à isoler chaque fil car vous avez une tension de 12v au bout et isoler aussi le fil de la borne 3 (+ blocage sirène).
Cordialement.
Marc

Re.
Attention en mode "Maintenance" de ne pas modifier les paramètres sinon vous êtes quitte à refaire une programmation complète.
Le mode "Maintenance" permet comme l'indique le menu de gérer et paramétrer votre installation.
Cordialement.
Marc

Bonsoir "vinbou59"

Vous avez pratiquement répondu à votre question.
Ci-joint un schéma simplifié du raccordement à effectuer pour faire une connexion série de toutes les Autoprotections sirène et transmetteur.

Cordialement.
Marc

Voici un schéma :
Pour agrandir l'image, cliquez dessus.

Bonsoir "Nono98"

Il faut composer le code "Ingénieur" au clavier si c'est le bon code à partir de là la ou les sirènes vont déclencher pendant 3 ou 4 secondes et elles se réarment seules.
Au clavier vous devrez avoir indiqué "Mode Ingé Tapez la flèche descendante" si vous avez ce texte au clavier ça vous confirme bien que vous êtes en mode "Ing"
Donc là il ne vous reste plus qu'à déposer votre sirène et apporter les modifications au niveau du câble (comme précédemment indiqué dans posts).
Une fois les modifications effectuées tapez sur la touche "X" jusqu’à avoir la rubrique "Au Revoir", ensuite tapez sur la touche "V"
Vous devrez avoir au clavier "Le Jour et L'Heure".

Cordialement
Marc

Re:

Citation :
Quand vous dites "boucler l'autoprotection" que voulez vous dire ?

Étant donné que vous allez déposer la sirène il faut rétablir l'"Ap" en réalisant une épissure sur les 2 fils qui sont raccordés sur les points "AS" qui veut dire "AutoSurveillance" qui correspondent à "Tamper" ou "Autoprotection" du contact ou switch qui protège votre sirène de l'ouverture capot ou arrachement.

Cordialement.
Marc


Pour agrandir l'image, cliquez dessus.

Bonjour.

L’idéal serait d'avoir le code "Ingénieur" de façon à mettre la centrale en maintenance.
Sinon vous ouvrez votre sirène et ensuite vous composez votre code pour réarmer votre centrale et au clavier vous aurez l'info "Sabot capot ou Ap centrale". A partir de là vous bouclez l'"Autoprotection" de la sirène et isolez les alimentations.
Mais attention selon la version vous risquez de bloquer votre centrale en "Appel Ing", si c'est le cas il vous faut impérativement le code "Ingénieur" de votre centrale.
Cordialement
Marc

Bonjour.

Citation :
Le fait d'avoir un fil bleu qui part vers la sirène intérieure et le transmetteur n'est ce pas pour faire une boucle d'autoprotection qui englobe les sirènes et le transmetteur ?

Il faut vérifier sur les contacts Ap sirène et transmetteur.
Pas de problème si ça concerne bien l'Ap du transmetteur et de la sirène intérieure il suffit de les raccorder en série avec les fils existants.
Cordialement.
Marc

Bonsoir "Opium"
Donc votre schéma est correct.
Cordialement.
Marc

La résistance de 4,7K/Ohms est déjà connectée sur la platine de la centrale (bornes 14 & 15), il vous suffit de vous déconnecter un côté de la résistance et de souder un fil d'Ap sur la patte de la résistance et l'autre fil à la place de la patte de résistance que vous avez déconnecté.

Cordialement.
Marc

Comme promis veuillez trouver en fichier joint le schéma qui je l’espère vous permettra la connexion de votre sirène.
Les couleurs sont celles qui sont actuellement sur l'ancienne sirène d’après votre post (donc modif de connexions existantes).
Pour l'Ap sirène utilise une paire dispo et les connecter comme sur le schéma, n'oubliez pas de mettre la résistance de 4,7K/Ohms en série sur la boucle (schéma).
Pensez à supprimer les 2 résistances en // sur le connecteur (25 et 26).
Avez-vous pensé à ajouter une batterie 12v/2Ah qui doit vous être fournie avec la sirex ?
Cordialement.
Marc


Pour agrandir l'image, cliquez dessus.

Oui j'ai oublié de modifier les couleurs de connectiques.
Alors donc.

Orange------> jaune/ciel (26)
Rouge------->blanc (25)
Bleu--------->ciel (28)

Je vous fais parvenir un schéma plus clair en fin/début d’après midi.
Concernant les sorties programmables effectivement elles servent pour la liaison du transmetteur.
Cordialement.
Marc

Bonjour Vincent.
Utilisez le schéma sur le dernier post que je vous ai envoyé pour le raccordement de la nouvelle sirène car si vous la raccordez comme l'ancienne vous allez être obligé de modifier les paramètres de la centrale concernant la commande de blocage sirène.
Et de plus il vous faudra le code "Ingénieur" de la centrale pour les modifications des paramètres.

Pouvez-vous me dire à quoi servent les 2 résistance en // sur la sortie alim sirène extérieure ?? (Il faudra impérativement les annuler pour la connexion de la sirex)
Quelles sont les commandes sur les sorties programmables ? (avez-vous un transmetteur ?).
En attente.

Cordialement.
Marc

Oui c'est bien ce que je pensais concernant la version de votre centrale et donc le plus simple pour la connexion de la sirex reportez-vous au schéma en fichier joint ce qui permettra de modifier la configuration centrale.

Cordialement.
Marc

Pour agrandir l'image, cliquez dessus.

Re:
Par contre je ne comprends pas à quoi servent les connexions transmetteur et sirène intérieure sur les bornes de l'ancienne sirène, pour ça j'attends votre photo CD34.

Cordialement.
Marc

Bonsoir.
Pour le raccordement de la nouvelle sirène voir fichier joint avec la réponse
Par contre pourriez-vous me faire parvenir une photo de la carte mère CD34 car en fonction de la version il va certainement falloir modifier la programmation de polarité de blocage pour la Sirex.
En attente de la photo.

Cordialement.
Marc

Bonjour "Opium"

Oui effectivement par contre la sortie sirène intérieure sur votre schéma est la polarité de blocage commune au 2 sirènes ?
Si c'est le cas pas de problème.
Quel est le type de centrale ?
Avez-vous la possibilité de modifier le type de polarité en programmation ? (voir le schéma ci-joint).
Cordialement.
Marc


Pour agrandir l'image, cliquez dessus.

Bonjour "RogerMcGyver"
C'est à vous d'inscrire la mention "Mon adresse email vient de vous être communiquée." sur vos posts de réponse.
Les Modérateurs "Romana" & "Patrice" se chargeront de l'indiquer en privé au demandeur.
Cordialement.
Marc

Bonsoir "Romana"
J'ai bien noté votre info qui peut éventuellement être utile.
Par avance merci.
Cordialement.
Marc

Bonsoir "Opium".
Merci mais Marc suffira au lieu de Monsieur (lol) quand je peux répondre aux questions je le fais.
Effectivement si la sirène intérieure a la même polarité de blocage que la sirène extérieure, il est fortement conseillé d'y mettre une diode en opposition.
Je ne savais pas qu'il y avait une autre sirène.
Cordialement.
Marc

Bonsoir.

Oui tout à fait ce type de câblage est bon et la diode n'est nécessaire, par contre dans l’idéal serait de créer un rappel visuel (led) de l’état de la position clé sur votre boitier déporté afin de connaitre son état (En/Hors service) pour votre client.
Cordialement.
Marc

Bonsoir "jeanpierre14ma"

Oui je confirme qu'il est bien HS, ce modèle existe depuis environ 25 /30 ans au niveau SAV vous ne trouverez pas de platine en échange standard ou par chance comme l'indique "RogerMcGyver".
Sinon en transmetteur vocal il y a de bons produits tel que Vocalys ou Simplvox comme exemple.
Cordialement.
Marc

Bonjour.
Avez-vous vérifié si la programmation du transmetteur n'a pas été effacée ou modifiée à la suite d'un défaut d'alimentation car il y a certains transmetteurs de ce modèle qui arrivaient à perdre la programmation ou tout simplement se bloquaient à la suite d'un défaut électrique.
Tous les modules sont gérés par la platine mère du transmetteur.
Avez vous essayé de couper l'alimentation du transmetteur et ensuite la remettre ?
Cordialement.
Marc

Bonjour
Le schéma de la platine vous ne la trouverez pas à moins de contacter la société Septam se trouvant à Courbevoie (92).
En fichier joint la doc du transmetteur.
Cordialement.
Marc

** Vous devez être connecté en tant que membre pour voir ce document **

Bonjour ''Christophe''.

Citation :
Je crois qu'il s'agit de 4 sortie 1, 5 sortie 2 et 6 sortie 3.

Ce ne sont pas des sorties mais les différentes façons de la paramétrer.
Concernant la sortie 3 il y a qu'une possibilité de programmation étant donné qu'elle est transistorisée.
C'est tout à fait ce à quoi correspondent les sorties.
Pour avoir les mêmes possibilités il fallait le CL 746.
Ravi que vous ayez pu reprogrammer votre clavier.
Cordialement.
Marc

Re :
Chrisr25, votre clavier est le CL742 donc le schéma du milieu devrait faire l'affaire.
(2 sorties relais TCR + 1 sortie transistorisée S3).

Bonjour Chrisr25.
En espérant que ça vous convienne et que vous puissiez enfin effectuer votre programmation clavier.
Remarque concernant ce clavier vérifier bien la nappe en plastique reliant le clavier à la platine électronique car ce clavier vieillit très mal.
Encore désolé pour les problèmes d'envoi fichier.

Cordialement.
Marc

P.S : Merci à Romana et Patrice.

Bonsoir Romana, Chris25, Patrice.
Décidément gros problème d'envoi de fichiers, je vous les ai envoyés en MP en espérant que celle-ci sera la bonne.
Cordialement.
Bonne soirée.
Marc

Voici les documents :
Pour agrandir les images, cliquez dessus.

Bonsoir.
Désolé Patrice je pensais que les fichiers étaient envoyés.
En espérant que cette fois est la bonne.
Par avance merci et bonne journée à tous.

Cordialement.
Marc

clavier1.docx
clavier1.docx
clavier1.docx

Bonjour.

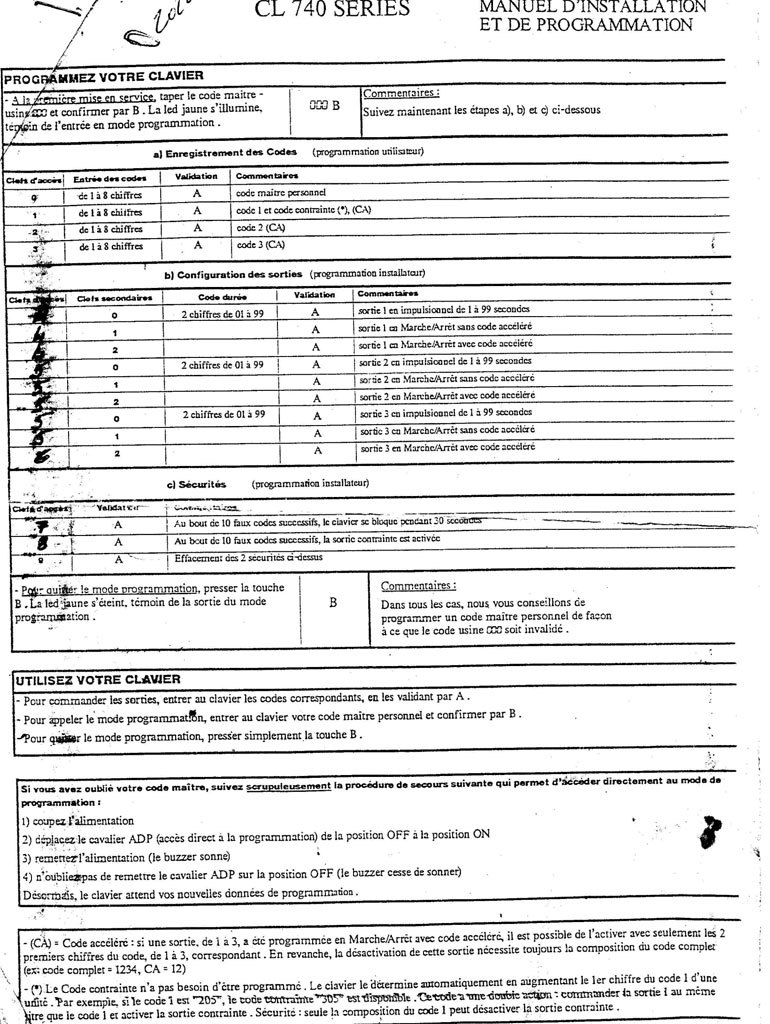

Veuillez trouver en fichier joint doc clavier Aritech série 740.
Elle n'est pas en bonne état mais peut vous dépanner (très vieille doc).
Cordialement.
Marc

Bonsoir.
Il vous faut une batterie 12v/7Ah en principe.
Cordialement.
Marc

Bonjour.
Impossible d'installer un transmetteur externe sur ce genre de centrale car le transmetteur est intégré à la platine mère.
Voir s'il est possible de le programmer en vocal mais là c'est pas gagné pour la simple et bonne raison que la société Stanley anciennement Proteg Securitas ne se dérangera pas pour la modification et ce qui veut dire que vous ne pourrez rien faire avec votre centrale parce-que celle-ci est verrouillée par un code "Installateur".
Bon courage.
Cordialement.
Marc

Bonsoir.
Il faut vérifier si le transmetteur est bien alimenté, vérifier si la ligne Télécom est bien connectée au transmetteur.
Est-ce que votre transmetteur est externe à la centrale ou intégrer à la platine mère de la centrale ?
Après toutes ces vérifications si pas de résultats voir la programmation de la centrale avec spécialiste "Sintony".
Cordialement.
Marc

Bonjour.
Est-ce que vous modifiez votre ligne Télécom (dégroupage de ligne par exemple ou annulation) ?
Si c'est le cas il faudra modifier le raccordement ligne transmetteur.
Cordialement.
Marc

Bonsoir.

Attention car si votre centrale CD34 est une ancienne génération le coffret risque de vous poser problème pour les platines CD62 et encore plus si vous installez une CD72.
A mon avis si c'est le cas il serait plus simple de changer le coffret complet, après à vous de voir d'une manière comme une autre vous êtes bon pour une config complète.

Citation :
Est-il possible de raccorder un cd6202 sur une box ?

Pas de problème de fonctionnement compatible.
Par contre très important en cas de coupure secteur 220V plus de transmission car votre box ne sera plus alimentée.

Ci-joint quelques schémas en fichier joint (raccordements prioritaires sur téléphone et non prioritaires).
Cordialement.
Marc

Pour agrandir les images, cliquez dessus.

Bonjour.

Comme vous l'indique précédemment "RogerMcGyver" la "norme NF A2p" pour une installation de particulier ne sert strictement à rien (oui pour le prix).
Par contre oui chaque détecteur doit avoir l’estampille "NFA2P" garantissant son suivi de produit.
Cette norme concerne toutes les installations dites "Risques Lourds" (Bijouteries, commerces à risques, Buralistes, Créateurs de bijoux, etc.) qui elles ont une obligation de conformité par rapport au cahier des charges et ensuite la délivrance d'un certificat vert dit "Installations APSAD".
Cordialement.
Marc

Bonjour.

Normalement oui car la bâtisse a plus de 2 ans.
Ce genre de question à mon avis ne concerne pas le forum !!!
Voir plutôt avec votre centre des impôts qui seront plus aptes à vous répondre.
Cordialement.
Marc

Bonjour.

Le plus simple pour vous serait de faire appel à cette même personne afin qu'il vous explique les manipulations à effectuer étant donné qu'il vient d'intervenir sur votre centrale de plus après inter comme la vôtre vous bénéficiez d'une garantie de suivi.
Cordialement.
Marc
