Bonjour tparvais.

J'ai abandonné l'espoir de réparer cette machine depuis longtemps, elle est partie en pièces détachées ou à la déchèterie et je n'ai pas gardé les coordonnées de ces sites...
Néanmoins il y a de très bons techniciens sur ce site qui pourront vous aider. N'hésitez pas à les contacter.
Cordialement.

Bonjour.
Mon lave vaisselle ne lave plus après remplissage.
J'ai nettoyé les hélices et le filtre, rien de mieux.
Aucun code d'erreur. La pompe ne fait pas de bruit, la commande semble HS.
Elle a été vérifiée avec contrôleur, elle est en bon état.
Peut-être une surtension ?
J'ai démonté la carte : WQP12-7201.D.1-1

Merci de me dire ce que vous en pensez.

Pour agrandir les images, cliquez dessus.


Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum électroménager.

Bonjour.

Suite à plusieurs ruptures et retours de courant, la pompe de cyclage ne fonctionne plus.
Le lave-vaisselle Whirlpool ADPF941IX se remplit, mais rien ne se passe par la suite.
Je pense à une panne sur la carte de commande puisque à l'ohmmètre, la pompe ne présente pas d'anomalie.
Après l'avoir extraite, c'est une WQP12-7201.D.1-1, je pense à l'IC5, un ULN2003APG, circuit à 7 drivers de type Darlington dont un commande le relais de cette pompe.

Qu'en pensez-vous ? Puis-je me risquer à le changer ?
J'attends vos avis.
Un grand merci par avance.

Bonsoir mamigas.
N'ayant pas les compétences pour chercher plus loin, et n'ayant pas d'autres aides, j'abandonne les réparations.
Merci de tous les renseignements apportés.
J'ai de toutes façons appris énormément grâce à vous.
Cordialement.

Rebonjour mamigas
Le + a été placé sur le pin du haut ,donc rien d'anormal me semble-t-il pour ce transistor..
Est-ce possible de vous envoyer la carte pour un diagnostic sans intervention ?
Au moins, j'aurais une quasi certitude que le microprocesseur est en cause.
Merci
Cordialement

Bonjour mamigas.

Merci de la précision, il est bien caché...
J'ai regardé la data sheet sur le net et le Xd de type PNP, se présente comme sur l'image jointe.
Collecteur en haut ,base et émetteur en bas...
Or,j'ai mesuré 767mV entre le pin du haut et celui du bas à droite...qui correspond pour moi à une jonction base émetteur,l'émetteur étant en haut,donc rien à voir avec la data sheet.
D'autre part,il y a court-circuit entre ce présumé émetteur et les pins 5 8 et 13 du FSB.
Suis-je dans le vrai ou me suis je planté ?
Ce qui voudrait dire par ailleurs que le microprocesseur serait en cause et que la panne serait irrémédiable ...

Merci de votre aide.
Bonne journée.

Pour agrandir l'image, cliquez dessus.

Bonsoir Mamigas.
Je comprends et respecte votre choix.
Ma demande était aussi pour détection de la panne, sans intervention forcément...
Je trouve des transistors A7W, 1GW16, W18 15, 6C, A1, A4 mais pas de Xd.
La référence de la carte est 5560 D001000794_B 9000 597 461
Merci.
Bonne soirée.

Bonjour Mamigas
Vous avez raison, j'ai pris l'ordre des pins dans l'autre sens.
Il n'y a pas de court-circuit entre les pins 3 et 1, 8 et 1, 13 et 1.
Par contre, je ne trouve pas de transistor BCR555... ou un équivalent permettant de transiter le 13,8V.

J'ai vu que des gens dans mon cas pouvaient vous envoyer la carte.
Seriez-vous d'accord ?
Avec mes remerciements...
Cordialement.

Merci Mamigas pour vos réponses.

Je n'ai pas constaté de court-circuit aux pins 3 8 13 du FSB ni entre elles ni avec les entrées de la prise secteur.
Je tâtonne en contrôlant tant bien que mal les transistors, les diodes et les résistances.
Mais je galère vu la complexité du circuit double face... Et je ne trouve rien d'anormal...

D'autres composants que le microprocesseur peuvent-ils être en cause ?
Ce qui me semble étrange, c'est qu'avant le changement des condensateurs un menu s'affichait avant extinction du lave vaisselle.
Cordialement.

Rebonjour.
Merci à l'équipe du forum pour m'avoir aidé à diffuser les photos.

Au sujet des pompes, j'ai vérifié la résistance des bobinages des 2 pompes :
79 +/- 0,2 ohms pour les 3 bobinages de la pompe de vidange
52 +/- 0,2 ohms pour ceux de la pompe de cyclage.

Le circuit de commande me semble en cause donc, avec un a priori sur le FSB 50450TB.
Qu'en pensent les experts ?
Merci à tous.

Voici d'autres photos.

Pour agrandir les images, cliquez dessus.


Information les photos que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage électroménager.

Rebonjour.
Comment vérifier l'état de la pompe ?
Merci de votre réponse.

Merci de votre réponse rapide.
Voici une photo de la carte avec sa référence.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Panne lave vaisselle Bosch SMI53M86EU
Rien ne semble HS après une inspection visuelle minutieuse.
Dans un premier temps, après allumage, l'appareil affichait le menu choisi puis s'éteignait quelques secondes après.
J'ai donc imaginé un problème de condensateurs.
J'ai donc changé les 22nF et les 220nF et le chimique 100uf 400V.

A l'allumage, l'appareil indique maintenant E01 puis s'éteint. On entend le claquement des relais quelques secondes après coupure du courant.
Là, je suis perdu et imagine le pire : remplacer le module. cry
Ne sachant trop que faire, d'après les indications pour recherches de panne sur ce forum, j'ai contrôlé le 13V et le 5V aux bornes du régulateur 8M05, c'est OK.
Le D13003 est OK.

Reste le FSB 50450TB ? Faut-il le changer ?
Comment tester le TNY2840N ?
Je tâtonne de façon pas très logique... mais bon.
Je sais qu'il y a des spécialistes en la matière et m'adresse à eux.
D'avance merci de vos réponses éclairées.

Bonjour.

J'ai voulu utiliser un kit de numérisation via la prise Péritel de ce magnétoscope vers un boitier et une prise USB.
Le magnéto est tombé en panne.
Le voyant du bouton Marche reste rouge, mais les commandes restent inopérantes.
De même avec la télécommande.
Il semble se mettre en sécurité... Les diodes s'allument puis s'éteignent rapidement.
Il y a parfois aussi un très court mouvement du tambour.
J'ai vérifié les tensions de 12V et 5V à la sortie de l'alim, c'est correct.
La diode de présence de bande est bonne.
Je pense à un conflit de tensions entre la Péritel et la prise USB...
Merci de votre aide, j'ai plein de cassettes à numériser...

Bonjour.
Suite et fin des recherches.
Après bien des recherches et essais divers : j'ai changé le module FSB, revérifié s'il n'y avait pas de coupures de câbles, revérifié la séquence de test (qui fonctionne), j'ai finalement trouvé sur un site allemand la cause du non fonctionnement de ce LV : Le microprocesseur R5F21258SN dont la mémoire flash est défectueuse et se met en panne au bout de 5 à 6 années, et surtout quand cela a été le cas, le LV n'a pas été utilisé pendant longtemps.

En complément d'info, pour les experts, ceci arrive sur les cartes EPG60110 9000 376 770 équipant les modèles Bosch : SMV40M20EU Neff : S51M40X2EU Siemens : SN64M002EU.

Je peux indiquer l'URL du site si vous le désirez.
Merci à tous ceux qui m'ont aidé à trouver la solution.

Bonjour.
Comme je n'ai pas trouvé de solution,et que le schéma est introuvable, je tente autre chose :
J'attends le module FSB50450TB2...
Je vous tiens au courant.
A bientôt.

Bonjour.
J'ai cherché un peu partout, mais n'ai rien trouvé.
Je dois encore vérifier plus précisément la connectique entre le clavier et la carte.
Je me pose toujours la question du capteur Hall de la porte.parce que je ne sais pas comment le contrôler...
Par curiosité,j'ai démonté le bas du lave vaisselle pour avoir accès à la pompe de cyclage, à la résistance et aux branchements.
Le modèle a 7 contacts.
Voir le schéma joint.
Il s'avère que entre le bornes 2 et 3 il y a coupure,due à une oxydation prononcée.
C'est la 2ème fois que cela arrive dans mon entourage...
Les modèles des marques allemandes ne sont pas aussi performantes qu'on le croit,je pense que cela n'est plus qu'une légende...
Bref, je voudrais savoir si tout cela peut empêcher l'allumage/démarrage.
Merci à tous.

Pour agrandir l'image, cliquez dessus.

Merci mamigas.
J'ai appris de toutes façons énormément de choses grâce à vous.
Je continue mes recherches, je n'ai pas tout inspecté,loin de là.
Je vous tiens au courant si je résous la panne.
Si d'autres experts ont un avis, je suis preneur...
Bien cordialement.

Bonjour.
J'ai trouvé le PNP BR555, il fonctionne.
J'ai remis sous tension la carte en shuntant les contacts allant au bouton ON/OFF.
J'entends 4 clics successifs de relais puis 1 5ème 2 secondes plus tard.
Cela correspond-il à la séquence de tests ?
Si oui, j'ai envie de changer le capteur Hall fermeture de la porte.
Empêcherait-il l'allumage du LV ? Comment le contrôler ?
On m'a parlé également de la pompe de circulation....
Qu'en pensez-vous ?
Merci à tous.
A+

Merci à vous tous.
Je fais les tests et mesures et vous tiens au courant...
Cordialement.

Merci à Mamigas pour ces renseignements précieux.
Je vais (re)faire une série de tests mesures et essais et vous tiens au courant.
Cordialement.

Avec les photos...

Pour agrandir les images, cliquez dessus.

Bonsoir
Je ne mets pas la parole de Stéphane en doute, loin de là... je voulais juste connaître la valeur normale de la tension...
Je n'ai pas revu les voyants s'allumer depuis la panne.
Je ne vois par de télérupteur HFE8 sur la carte.
Pour mesurer les tensions, j'ai relié les 2 bornes du contact ON/OFF sur la carte.
Les relais ont fonctionné.
On voit les restes de soudure sur la 2ème photo.
Les tests ont été faits module démonté...
Si la machine ne s'allume pas, y a-t-il un lien avec le contact de la fermeture de porte ?
Merci et bonne soirée.

Bonsoir mamigas.
La réf technique est 5560 D000007666_b.

Sauriez-vous quelles sont les tensions précises à vérifier sur les bornes des condensateurs chimiques, régulateurs et autres ?
Steph-Depan-Tout me parle de tension faible sur le condensateur 100micro 400V....
Merci et bonne soirée.

Bonjour mamigas.
J'ai consulté beaucoup de vos posts sur les forums de ce type et vos réponses ont souvent donné satisfaction.
Bravo donc !
D'après les renseignements que j'ai fournis, auriez-vous une idée de la panne ?
Merci de votre réponse.

Merci Stéphane.
Je n'ai pas vu tous les posts...
Notamment ceux qui concernent le watch dog.
Quelles sont les tensions à (re)vérifier ?
Qu'appelez-vous vraiment actuators et sensors ? Où sont-ils ?
La tension secteur est 227 volts.
Cordialement.

Bonjour aux experts et amateurs avertis.

Après avoir passé des dizaines d'heures à consulter les forums et à chercher la panne, je commence à désespérer...

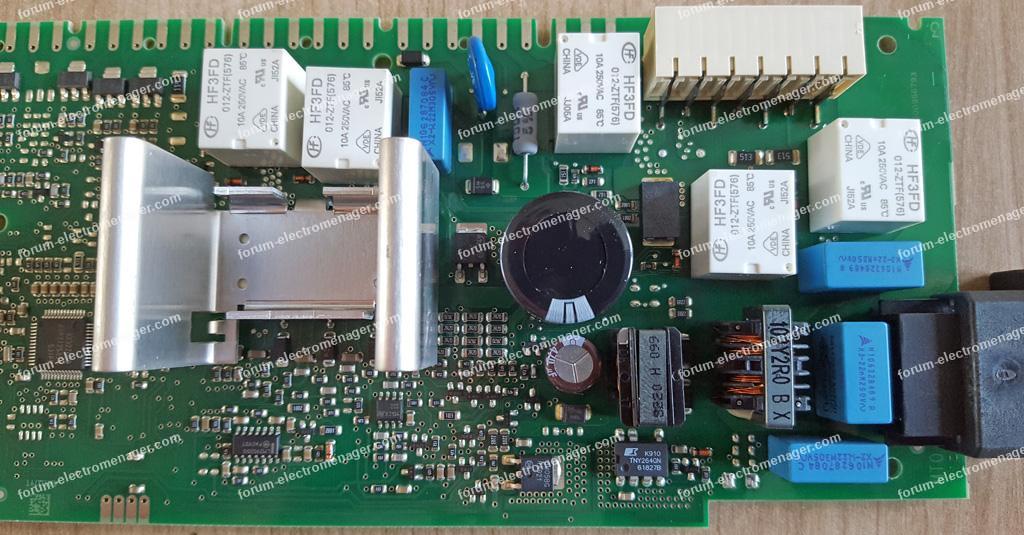

La carte de ce modèle semble être la même que sur les SMV40M20EU/XX (Bosch) et SN64M002EU/XX (Siemens) avec la référence EPG60110 9000 376 770 et 00646122 programmée.

J'ai changé les condensateurs de filtrage 220 nano et 22 nano, le TNY264gn.
La résistance 100 ohms est bonne, le contact ON/OFF fonctionne. Lorsque je lie les bornes de ce contact sur la carte, j'obtiens les tensions de 305V et 13,4V aux bornes des condensateurs chimiques et 5v aux bornes du régulateur.
Tous les relais fonctionnent.

Alors des questions me viennent à l'esprit :
Le contact de fermeture de la porte créerait-elle un problème ?
La résistance de chauffe ?
Le processeur ? et là, plus rien à faire...
Help !!
Merci à tous.
