Question Forum Hi-Fi Vidéo : Brancher nouveau écran plat à ancien ampli Sony
Bonjour à tous.
Je souhaite brancher mon ancien ampli Sony (je n’ai plus de mode d’emploi ni le modèle) à un écran plat Panasonic Oled TV Tx55.
L’écran plat n’a qu’une sortie pour un câble optique (le bout est carré) mais je ne peux pas brancher l’autre bout du câble à l’ampli car il n’y a que des trous pour fiches rondes.

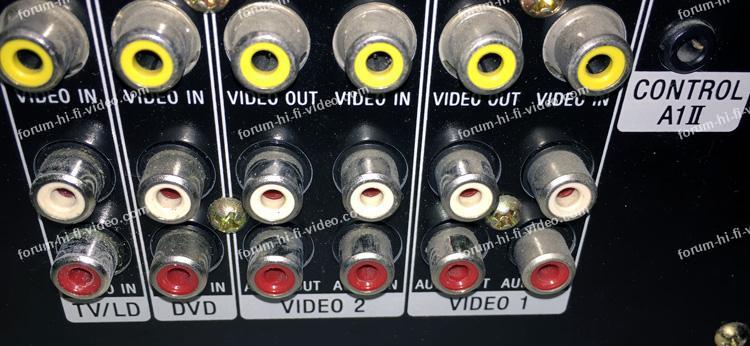

Je joins les photos de l’ampli et de panneau derrière, derrière de l’écran.
Merci d’avance pour vos réponses.
Nelly
Pour agrandir les images, cliquez dessus.
Je souhaite brancher mon ancien ampli Sony (je n’ai plus de mode d’emploi ni le modèle) à un écran plat Panasonic Oled TV Tx55.
L’écran plat n’a qu’une sortie pour un câble optique (le bout est carré) mais je ne peux pas brancher l’autre bout du câble à l’ampli car il n’y a que des trous pour fiches rondes.
Je joins les photos de l’ampli et de panneau derrière, derrière de l’écran.
Merci d’avance pour vos réponses.
Nelly
Pour agrandir les images, cliquez dessus.
07 juin 2020 à 12:03
Réponse 1 du forum forum Hi-Fi Vidéo
Brancher nouveau écran plat à ancien ampli Sony
Bonjour.
Martien-071 a observé les photos et a un torticolis
Pour relier votre écran à l'ampli ,il vous faudra passer par un convertisseur de signal numérique en signal analogique soit un modèle HDMI => Audio analogique (G & D) soit Optique ==> Audio analogique ( G & D ).
Les connexions sont expliquées dans le mode d'emploi à la page 17 ... sortie via HDMI ou via la sortie
Optique.
Au niveau de l'ampli vous choisirez une des entrées : TV, DVD, Vidéo 1 ou Vidéo 2.
Cordialement.
Martien-071
Martien ne comprend rien au monde terrien. Les terriens veulent du sans-fil et ils mettent des fils partout !
Panasonic Oled TV Tx55
Martien-071 a observé les photos et a un torticolis
Pour relier votre écran à l'ampli ,il vous faudra passer par un convertisseur de signal numérique en signal analogique soit un modèle HDMI => Audio analogique (G & D) soit Optique ==> Audio analogique ( G & D ).
Les connexions sont expliquées dans le mode d'emploi à la page 17 ... sortie via HDMI ou via la sortie
Optique.
Au niveau de l'ampli vous choisirez une des entrées : TV, DVD, Vidéo 1 ou Vidéo 2.
Cordialement.
Martien-071
Martien ne comprend rien au monde terrien. Les terriens veulent du sans-fil et ils mettent des fils partout !
Panasonic Oled TV Tx55
08 juin 2020 à 15:39
Réponse 2 du forum forum Hi-Fi Vidéo
Brancher nouveau écran plat à ancien ampli Sony
Bonjour Martien.
Désolée de vous avoir faire attraper un torticolis (!) mais merci pour votre réponse que... je ne comprends...pas trop bien.
Dans mes recherches je crois avoir trouvé l’appareil dont vous parlez est-ce que c’est celui-ci ?
https://www.son-video.com/article/convertisseurs/marmitek/connect-ha13
Selon ma compréhension cet appareil pourrait me permettre : avec une seule sortie optique de derrière ma télé (photo 1) je pourrais :
1) brancher les prise rouges à mon ampli home cinéma ? voir photo 2 avec mes annotations.
2) brancher mon lecteur DVD qui fonctionnait avec une péritel ? Car je trouve que c’est dommage de le jeter alors qu’il fonctionne encore bien.
Plus "simple" il y a ce boîtier :
https://www.youtube.com/watch?v=LZSxpR9e8n4
mais apparemment je ne peux brancher que l’ampli home cinéma.
Par contre ce que je ne comprends pas c’est les branchements du boîtier donc je récapitule : le fil jaune va sur la prise jaune de l’ampli (mais c’est marqué vidéo ?) les fils blanches let rouges vont derrière l’ampli mais où les fils blanches et rouges vont dans le boîtier ?
J’espère ne pas vous faire mourir de rire car je ne comprends pas la langue martienne genre : hdmi, analogique etc. mais je fais l’effort de l’apprendre. En espérant que vous compreniez mes explications.
Bien cordialement.
Nelly
Pour agrandir les images, cliquez dessus.
Désolée de vous avoir faire attraper un torticolis (!) mais merci pour votre réponse que... je ne comprends...pas trop bien.
Dans mes recherches je crois avoir trouvé l’appareil dont vous parlez est-ce que c’est celui-ci ?
https://www.son-video.com/article/convertisseurs/marmitek/connect-ha13
Selon ma compréhension cet appareil pourrait me permettre : avec une seule sortie optique de derrière ma télé (photo 1) je pourrais :
1) brancher les prise rouges à mon ampli home cinéma ? voir photo 2 avec mes annotations.
2) brancher mon lecteur DVD qui fonctionnait avec une péritel ? Car je trouve que c’est dommage de le jeter alors qu’il fonctionne encore bien.
Plus "simple" il y a ce boîtier :
https://www.youtube.com/watch?v=LZSxpR9e8n4
mais apparemment je ne peux brancher que l’ampli home cinéma.
Par contre ce que je ne comprends pas c’est les branchements du boîtier donc je récapitule : le fil jaune va sur la prise jaune de l’ampli (mais c’est marqué vidéo ?) les fils blanches let rouges vont derrière l’ampli mais où les fils blanches et rouges vont dans le boîtier ?
J’espère ne pas vous faire mourir de rire car je ne comprends pas la langue martienne genre : hdmi, analogique etc. mais je fais l’effort de l’apprendre. En espérant que vous compreniez mes explications.
Bien cordialement.
Nelly
Pour agrandir les images, cliquez dessus.
08 juin 2020 à 17:56
Réponse 3 du forum forum Hi-Fi Vidéo
Brancher nouveau écran plat à ancien ampli Sony
Bonjour,
Désolé pour le retard dans les réponses, j'étais occupé à voir comment désosser le bidule que les terriens ont baptisé "Curiosity", qui malgré son mal aux pattes continue de se promener. Je n'aime pas les curieux, ceux qui veulent envahir notre planète et ceux qui abandonnent toutes sortes de détritus chez nous, alors ... Curiosity, ses lasers, ses caméras et son machin radioactif ... retour à la casa !
Pour les adaptateurs, je parlais en effet du genre d'appareil que vous présentez, mais il me semble qu'il y a des modèles plus simples et moins coûteux.
Pour la liaison TV-Ampli, je partais de l'idée de "sortir" l'audio du TV par la liaison optique, de passer par un convertisseur et de rejoindre l'ampli via les RCA/Cinch d'une entrée TV/LD ou autre ( connecteurs blancs et rouges ). Pas besoin d'avoir un convertisseur vidéo ici. Au niveau de l'ampli, il n'est pas nécessaire de connecter les entrées vidéos (connecteurs jaunes).
Pour la liaison entre votre lecteur DVD, je prendrais un convertisseur vidéo/audio avec entrée Péritel/Scart et sortie HDMI à connecter sur une entrée HDMI du TV.
Pour les 2 liaisons il faudrait se fournir en câbles qui permettent ce montage.
Sur les photos ... oui ! Tout est correct.$ Il s'agit bien d'une sortie audio optique (voir mode d'emploi du TV) et bien d'une entrée utilisable sur l'ampli (connecteurs blancs et rouges).
Les autres entrées sont identiques, elles ne portent qu'un nom différent.
J'espère que c'est un peu plus clair.
Martien-071
Les martiens ne regardent pas la TV, ils se contentent d'observer les terriens et cela les amuse beaucoup ! Le programme est diffusé en continu.
Pour agrandir les images, cliquez dessus.
Désolé pour le retard dans les réponses, j'étais occupé à voir comment désosser le bidule que les terriens ont baptisé "Curiosity", qui malgré son mal aux pattes continue de se promener. Je n'aime pas les curieux, ceux qui veulent envahir notre planète et ceux qui abandonnent toutes sortes de détritus chez nous, alors ... Curiosity, ses lasers, ses caméras et son machin radioactif ... retour à la casa !
Pour les adaptateurs, je parlais en effet du genre d'appareil que vous présentez, mais il me semble qu'il y a des modèles plus simples et moins coûteux.
Pour la liaison TV-Ampli, je partais de l'idée de "sortir" l'audio du TV par la liaison optique, de passer par un convertisseur et de rejoindre l'ampli via les RCA/Cinch d'une entrée TV/LD ou autre ( connecteurs blancs et rouges ). Pas besoin d'avoir un convertisseur vidéo ici. Au niveau de l'ampli, il n'est pas nécessaire de connecter les entrées vidéos (connecteurs jaunes).
Pour la liaison entre votre lecteur DVD, je prendrais un convertisseur vidéo/audio avec entrée Péritel/Scart et sortie HDMI à connecter sur une entrée HDMI du TV.
Pour les 2 liaisons il faudrait se fournir en câbles qui permettent ce montage.
Sur les photos ... oui ! Tout est correct.$ Il s'agit bien d'une sortie audio optique (voir mode d'emploi du TV) et bien d'une entrée utilisable sur l'ampli (connecteurs blancs et rouges).
Les autres entrées sont identiques, elles ne portent qu'un nom différent.
J'espère que c'est un peu plus clair.
Martien-071
Les martiens ne regardent pas la TV, ils se contentent d'observer les terriens et cela les amuse beaucoup ! Le programme est diffusé en continu.
Pour agrandir les images, cliquez dessus.
10 juin 2020 à 09:48
Réponse 4 du forum forum Hi-Fi Vidéo
Brancher nouveau écran plat à ancien ampli Sony
Bonjour Martien,
Merci pour vos explications. Je vais commander l’appareil et vous tiendrais informé en cas de succès.
Bonne journée
Nelly
Merci pour vos explications. Je vais commander l’appareil et vous tiendrais informé en cas de succès.
Bonne journée
Nelly
10 juin 2020 à 18:13
Réponse 5 du forum forum Hi-Fi Vidéo
Brancher nouveau écran plat à ancien ampli Sony
Bonjour Martien et Oho,
Désolé pour les images, je n'ai pas eu le temps de les retourner, je suis débordé en pleine période argentique.
Cordialement. Patrice
Désolé pour les images, je n'ai pas eu le temps de les retourner, je suis débordé en pleine période argentique.
Cordialement. Patrice
10 juin 2020 à 18:30
Réponse 6 du forum forum Hi-Fi Vidéo
Brancher nouveau écran plat à ancien ampli Sony
Bonjour à tous, me revoilà,
Vous devriez vous en douter, une surdouée comme moi ne peut pas réussir du premier coup !
Voici la suite : Le matériel est livré, et branché mais ça ne marche qu’a moitié. J’ai dû mal brancher les fils mais après avoir changer maintes fois, je ne sais plus par quel bout m’y prendre.
Aujourd’hui je vous soumets mes problèmes de sons :
La photo 1 vous montre les enceintes dont les deux petites à gauches et à droite de l’écran fonctionnent.
Le gros caisson à gauche et le moyen dans le meuble ainsi que les deux petites fixées au mur ne fonctionnent pas.
En examinant les photos j’espère que vous voyez bien où j’ai dû me tromper et me le dire.
En vous remerciant pour votre aide.
Nelly
Pour agrandir les images, cliquez dessus.
Vous devriez vous en douter, une surdouée comme moi ne peut pas réussir du premier coup !
Voici la suite : Le matériel est livré, et branché mais ça ne marche qu’a moitié. J’ai dû mal brancher les fils mais après avoir changer maintes fois, je ne sais plus par quel bout m’y prendre.
Aujourd’hui je vous soumets mes problèmes de sons :
La photo 1 vous montre les enceintes dont les deux petites à gauches et à droite de l’écran fonctionnent.
Le gros caisson à gauche et le moyen dans le meuble ainsi que les deux petites fixées au mur ne fonctionnent pas.
En examinant les photos j’espère que vous voyez bien où j’ai dû me tromper et me le dire.
En vous remerciant pour votre aide.
Nelly
Pour agrandir les images, cliquez dessus.
18 juin 2020 à 18:15
