Question Forum HI-FI VIDÉO : Brancher une antenne sur un tuner
Bonjour.
Je viens d’acquérir une chaîne hifi Kenwood des années 90, et le tuner grésille énormément sans réellement s’arrêter sur un canal. Malgré l’antenne.
(Oui c’est pas le haut de gamme je sais, mais sur une petite radio classique, avec ça, ça marche…)
Je vous envoie le dos avec les différentes fiches antennes car je ne trouve aucune explication sur le net.
Et votre forum semble compiler un paquet de cracks, vous êtes mon seul espoir comme disait Leia…
Merci infiniment pour vos réponses.
Je viens d’acquérir une chaîne hifi Kenwood des années 90, et le tuner grésille énormément sans réellement s’arrêter sur un canal. Malgré l’antenne.
(Oui c’est pas le haut de gamme je sais, mais sur une petite radio classique, avec ça, ça marche…)
Je vous envoie le dos avec les différentes fiches antennes car je ne trouve aucune explication sur le net.
Et votre forum semble compiler un paquet de cracks, vous êtes mon seul espoir comme disait Leia…
Merci infiniment pour vos réponses.
18 mai 2023 à 11:34
Réponse 1 d'un contributeur du forum Hi-Fi Vidéo
Brancher une antenne sur un tuner
Bonjour.
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum Hi-Fi Vidéo.
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum Hi-Fi Vidéo.
18 mai 2023 à 12:32
Réponse 2 d'un contributeur du forum Hi-Fi Vidéo
Brancher une antenne sur un tuner
Désolée mauvaise manip, les voici.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
18 mai 2023 à 12:52
Réponse 3 d'un contributeur du forum Hi-Fi Vidéo
Brancher une antenne sur un tuner
Bonjour Terrien !

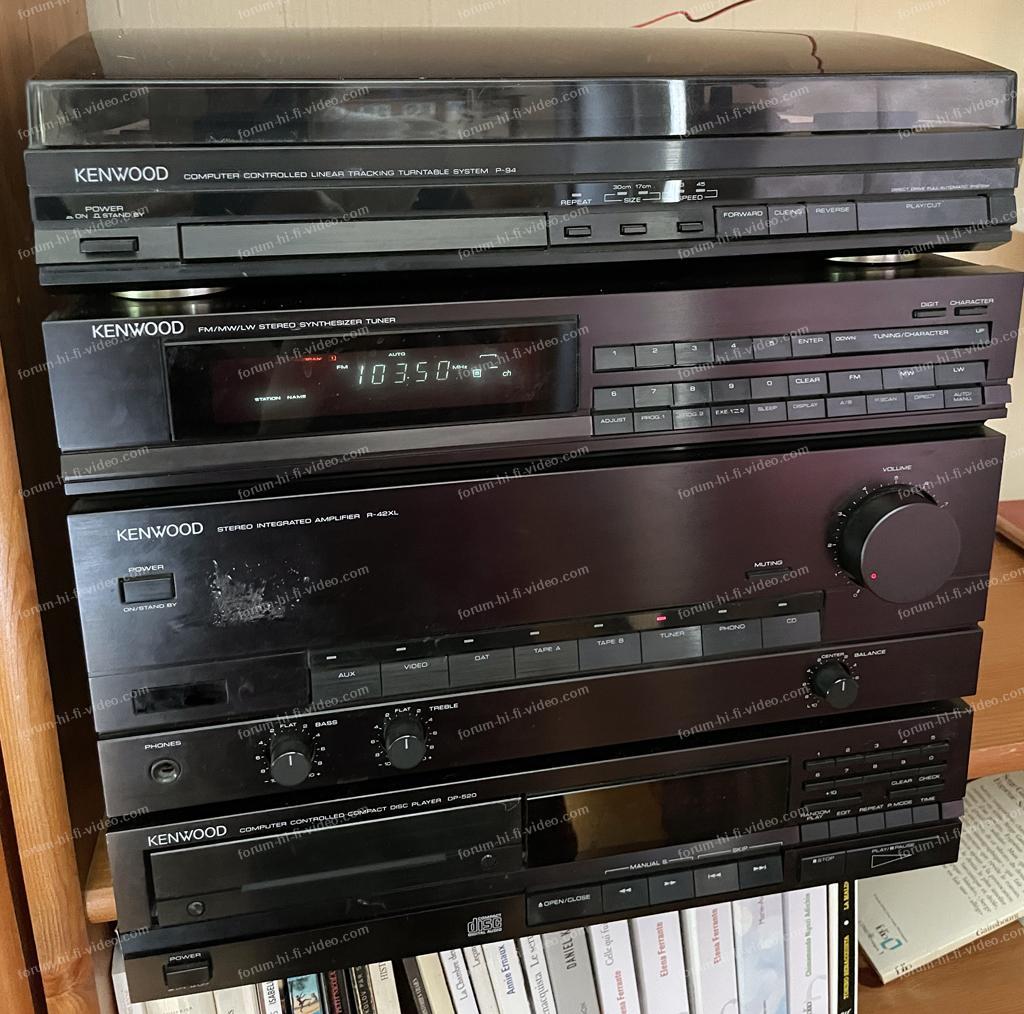

Il s'agit d'une chaine de marque Kenwood dite "midi" avec le tuner intégré à l'ampli. R42(L, XL,... )

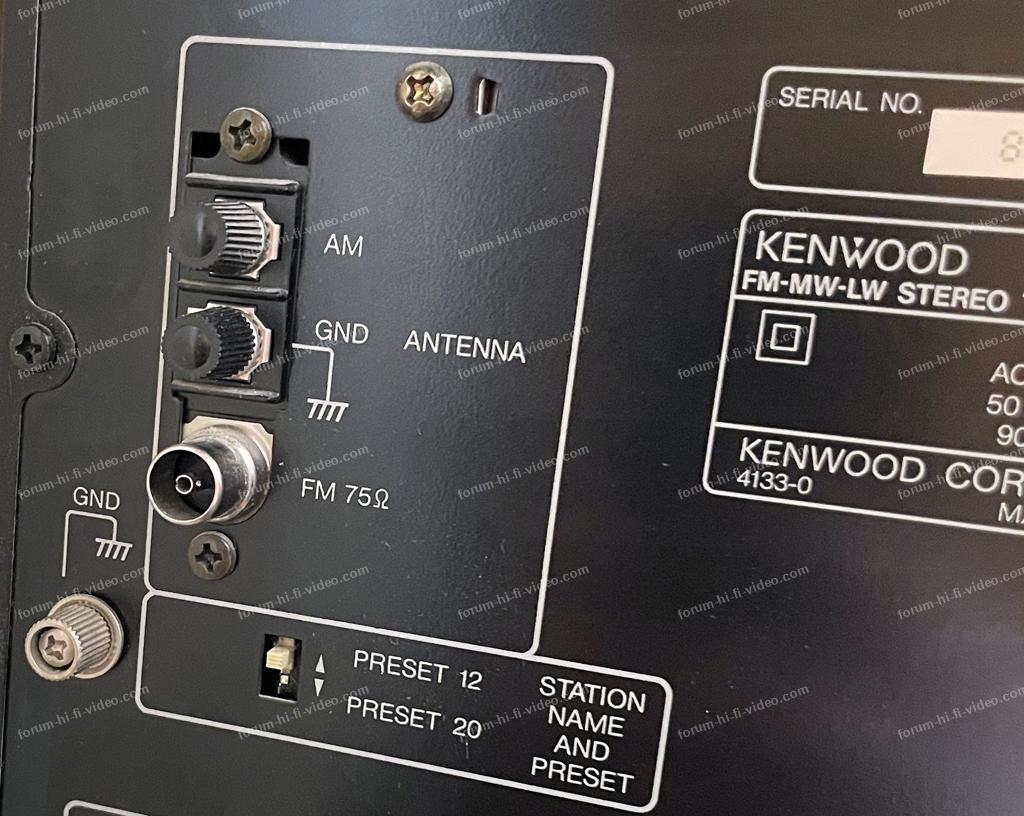

Il y a des connexions pour 2 types d'antenne :
- AM (modulation d'amplitude) pour les gammes MO (525 khz / 571m - 1605 kHz / 187m) et LO (150 kHz / 2000m - 300 kHz / 1000m)
En général on y connecte une antenne cadre bien moins encombrante qu'une antenne "filaire" pour les fréquences utilisées.
L'impédance d'entrée est de 300 Ohms. (câbles Twinlead anciens câbles d'antenne plats pour la TV)
- FM (modulation de fréquence) pour la gamme (87,5 MHz / 3,43m - 108 MHz / 2,78m).
Une entrée pour câble coaxial (impédance 75 Ohms) est prévue.

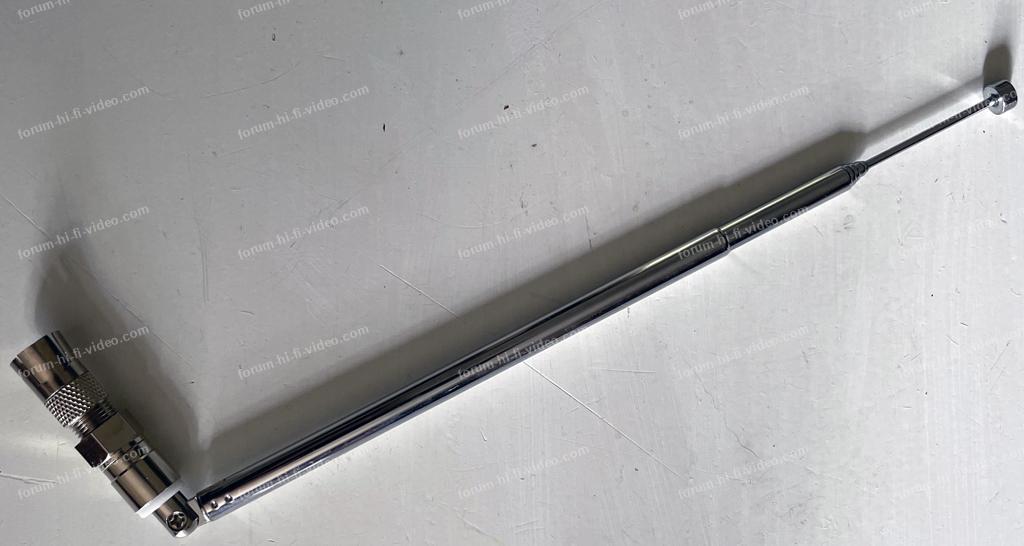

L'antenne que vous présentez est à connecter à l'entrée coaxiale et donc ne sert que pour la réception FM.
Si vous mettez en doute l'antenne, vous pouvez toujours connecter un morceau de fil de 1 à 1,5m à la borne centrale du connecteur.
Placez ce morceau de fil verticalement (Ceci donnera une antenne +/- 1/2 onde).
Si aucune réception n'est possible en FM avec le morceau de fil, il doit y avoir un problème au niveau du récepteur radio.
Cordialement, Martien-071
Pour agrandir les images, cliquez dessus.
Il s'agit d'une chaine de marque Kenwood dite "midi" avec le tuner intégré à l'ampli. R42(L, XL,... )
Il y a des connexions pour 2 types d'antenne :
- AM (modulation d'amplitude) pour les gammes MO (525 khz / 571m - 1605 kHz / 187m) et LO (150 kHz / 2000m - 300 kHz / 1000m)
En général on y connecte une antenne cadre bien moins encombrante qu'une antenne "filaire" pour les fréquences utilisées.
L'impédance d'entrée est de 300 Ohms. (câbles Twinlead anciens câbles d'antenne plats pour la TV)
- FM (modulation de fréquence) pour la gamme (87,5 MHz / 3,43m - 108 MHz / 2,78m).
Une entrée pour câble coaxial (impédance 75 Ohms) est prévue.
L'antenne que vous présentez est à connecter à l'entrée coaxiale et donc ne sert que pour la réception FM.
Si vous mettez en doute l'antenne, vous pouvez toujours connecter un morceau de fil de 1 à 1,5m à la borne centrale du connecteur.
Placez ce morceau de fil verticalement (Ceci donnera une antenne +/- 1/2 onde).
Si aucune réception n'est possible en FM avec le morceau de fil, il doit y avoir un problème au niveau du récepteur radio.
Cordialement, Martien-071
Pour agrandir les images, cliquez dessus.
21 mai 2023 à 10:58
Réponse 4 d'un contributeur du forum Hi-Fi Vidéo
Brancher une antenne sur un tuner
Un grand merci Martien !
J’ai rajouté à l’antenne que j’avais un long fil de fer, j’ai rapproché de la fenêtre car j’ai des murs en béton, et ouffff, ça marche enfin. Je vais ainsi pouvoir profiter à 100% de ma "nouvelle" chaîne hifi.
J’ai rajouté à l’antenne que j’avais un long fil de fer, j’ai rapproché de la fenêtre car j’ai des murs en béton, et ouffff, ça marche enfin. Je vais ainsi pouvoir profiter à 100% de ma "nouvelle" chaîne hifi.
